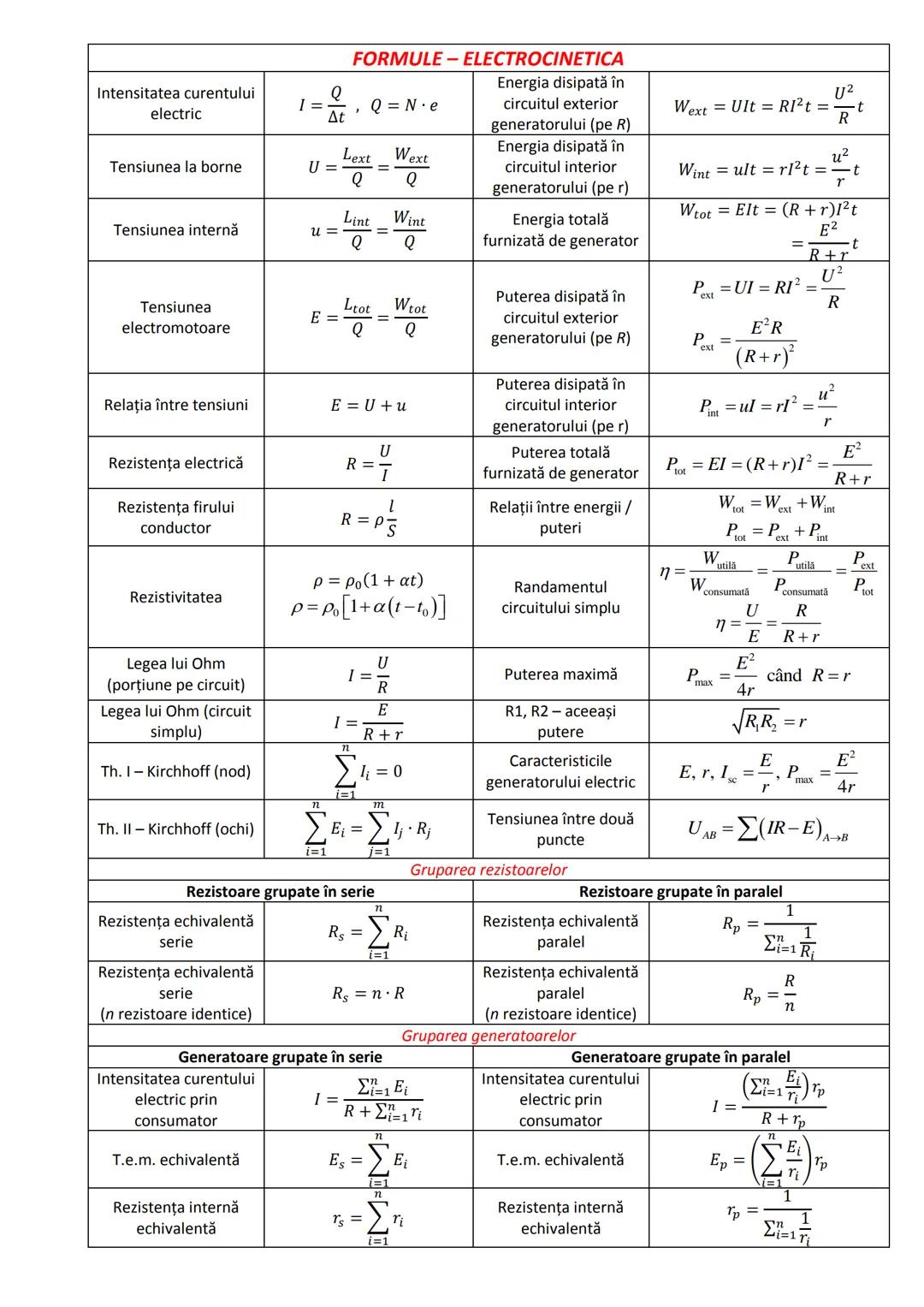

Formule fundamentale în electrocinetică

Curentul electric reprezintă mișcarea ordonată a sarcinilor electrice printr-un conductor. Formula de bază pentru intensitatea curentului este $I = \frac{Q}{\Delta t}$, unde Q este sarcina electrică transportată în intervalul de timp Δt.

Tensiunile într-un circuit au mai multe forme: tensiunea la borne (U), tensiunea internă $u$ și tensiunea electromotoare (E). Relația dintre ele este simplă: $E = U + u$. Acestea sunt legate direct de lucrul mecanic efectuat pentru deplasarea sarcinilor.

Legea lui Ohm este fundamentală pentru rezolvarea circuitelor electrice. Pentru o porțiune de circuit: $I = \frac{U}{R}$, iar pentru un circuit simplu: $I = \frac{E}{R + r}$. Rezistența unui conductor depinde de proprietățile sale fizice conform formulei $R = \rho\frac{l}{S}$.

💡 Teoremele lui Kirchhoff sunt esențiale pentru rezolvarea circuitelor complexe: Teorema I (noduri): suma intensităților curenților care intră într-un nod este egală cu suma intensităților curenților care ies din nod. Teorema II (ochiuri): suma tensiunilor electromotoare într-un ochi de rețea este egală cu suma căderilor de tensiune.

Puterea și energia în circuite se manifestă în trei forme: cea disipată în circuitul exterior ($P_{ext} = UI$), cea disipată în circuitul interior ($P_{int} = uI$) și cea totală furnizată de generator ($P_{tot} = EI$). Randamentul unui circuit simplu se calculează prin $\eta = \frac{R}{R+r}$.

Gruparea rezistoarelor

Rezistoarele pot fi conectate în două moduri principale pentru a obține o rezistență echivalentă:

În conexiune serie, rezistența echivalentă este suma rezistențelor individuale: $R_s = \sum_{i=1}^{n} R_i$. Pentru n rezistoare identice, $R_s = n \cdot R$.

În conexiune paralelă, rezistența echivalentă se calculează prin: $R_p = \frac{1}{\sum_{i=1}^{n} \frac{1}{R_i}}$. Pentru n rezistoare identice, formula se simplifică la $R_p = \frac{R}{n}$.

Gruparea generatoarelor

Generatoarele pot fi conectate în serie sau paralel, ceea ce afectează tensiunea electromotoare și rezistența internă echivalente ale sistemului.

Pentru generatoare în serie, tensiunea electromotoare echivalentă este suma tensiunilor individuale: $E_s = \sum_{i=1}^{n} E_i$, iar rezistența internă echivalentă este suma rezistențelor interne: $r_s = \sum_{i=1}^{n} r_i$.

La generatoare în paralel, formulele sunt mai complexe: tensiunea electromotoare echivalentă este $E_p = (\frac{\sum_{i=1}^{n} \frac{E_i}{r_i}}{\sum_{i=1}^{n} \frac{1}{r_i}})$, iar rezistența internă echivalentă este $r_p = \frac{1}{\sum_{i=1}^{n} \frac{1}{r_i}}$.

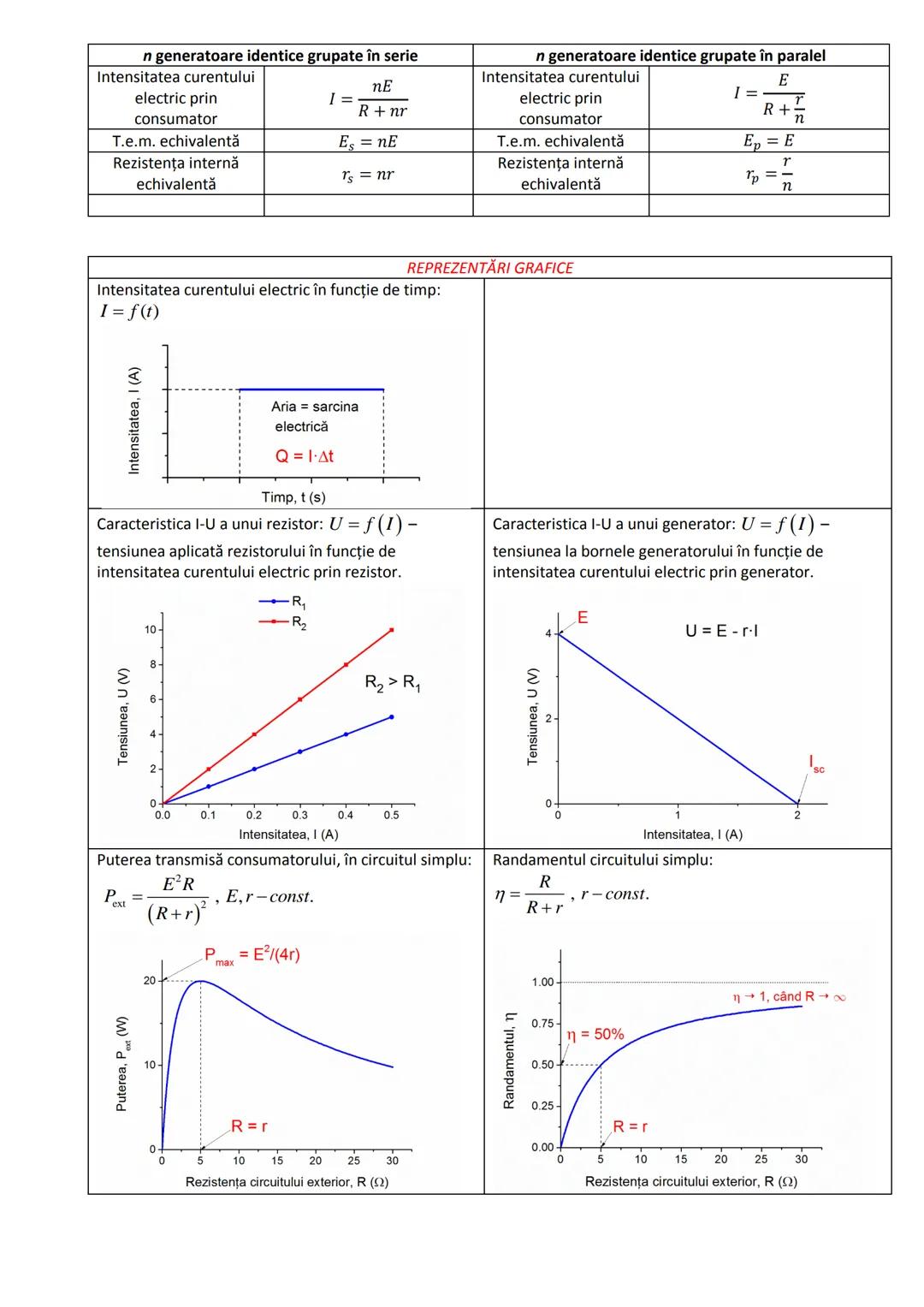

Cazuri particulare de grupare a generatoarelor

Când avem n generatoare identice în serie, lucrurile se simplifică: tensiunea electromotoare echivalentă devine $E_s = nE$ și rezistența internă echivalentă $r_s = nr$. Intensitatea curentului prin consumator este $I = \frac{nE}{R + nr}$.

Pentru n generatoare identice în paralel, tensiunea electromotoare echivalentă rămâne egală cu tensiunea unui singur generator ($E_p = E$), dar rezistența internă se reduce: $r_p = \frac{r}{n}$. Astfel, intensitatea curentului devine $I = \frac{E}{R + \frac{r}{n}}$.

💡 Gruparea în paralel a generatoarelor identice nu crește tensiunea disponibilă, dar reduce rezistența internă, permițând furnizarea unor curenți mai mari, exact ce ai nevoie într-un circuit cu rezistență externă mică.

Reprezentări grafice în electrocinetică

Graficele sunt instrumente puternice pentru vizualizarea fenomenelor electrice. În graficul intensității curentului în funcție de timp, aria de sub curbă reprezintă sarcina electrică transportată: $Q = I \cdot \Delta t$ (pentru curent constant).

Caracteristica I-U a unui rezistor este o linie dreaptă care trece prin origine, iar panta ei este inversul rezistenței. Cu cât rezistența este mai mare, cu atât panta este mai mică. Pentru două rezistoare diferite, $R_2 > R_1$, graficul pentru $R_2$ va avea o pantă mai mică.

Caracteristica I-U a unui generator este o linie dreaptă descrisă de ecuația $U = E - r \cdot I$. Aceasta intersectează axa tensiunii în punctul U = E $când I = 0$ și axa intensității în punctul I = E/r (când U = 0, scurtcircuit). Cu cât rezistența internă este mai mică, cu atât panta este mai apropiată de verticală.

Utilizarea corectă a acestor reprezentări grafice te ajută să înțelegi comportamentul circuitelor electrice și să rezolvi probleme complexe prin intermediul interpretării vizuale, complementând calculele algebrice.
