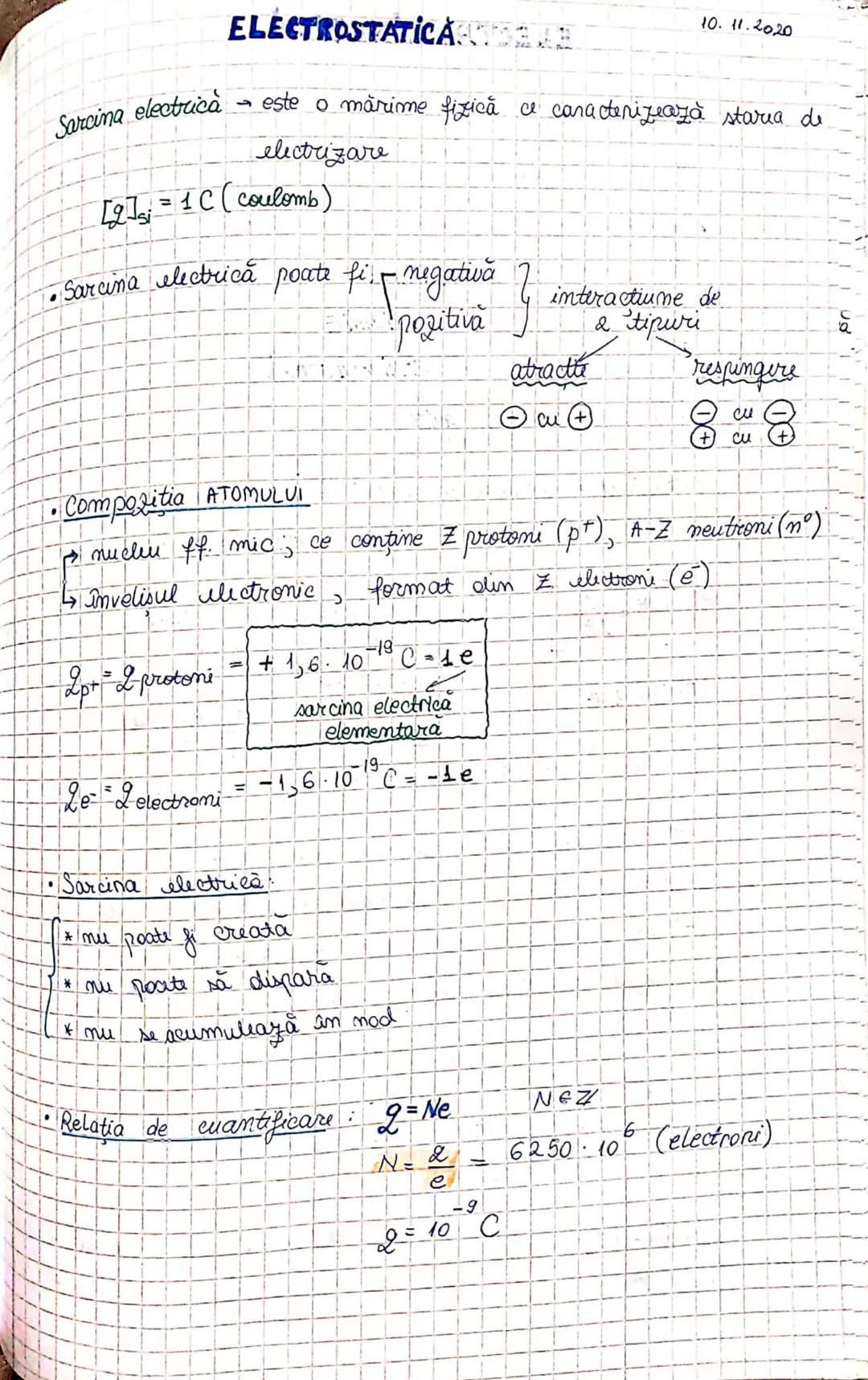

ELECTROSTATICA

Când auzi despre sarcină electrică, gândește-te la proprietatea fundamentală a materiei care face posibilă funcționarea tuturor dispozitivelor electronice! Sarcina electrică este o mărime fizică ce caracterizează starea de electrizare a unui corp.

Sarcina electrică poate fi negativă sau pozitivă, ceea ce determină două tipuri de interacțiuni: atracția (între sarcini opuse) și respingerea (între sarcini de același fel). Unitatea de măsură pentru sarcină electrică este coulombul (C).

Structura atomului e strâns legată de sarcina electrică: nucleul conține protoni cu sarcină pozitivă $+1,6·10⁻¹⁹ C$ , iar învelișul electronic are electroni cu sarcină negativă $-1,6·10⁻¹⁹ C$ . Valoarea 1,6·10⁻¹⁹ C reprezintă sarcina electrică elementară $e$ .

⚡ Știai că? Sarcina electrică respectă principiul conservării - nu poate fi nici creată, nici distrusă, doar transferată. Un coulomb reprezintă sarcina a aproximativ 6250·10¹⁸ electroni!

Relația de cuantificare a sarcinii electrice este dată de formula: q = N·e, unde N este numărul de sarcini elementare. Spre exemplu, pentru q = 10⁻⁹ C, numărul de electroni este aproximativ 6250·10⁹.

Materie electricitate-admitere medicina – pagina 2

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

ELECTROCINETICĂ

Când vorbim despre curentul electric, discutăm de fapt despre mișcarea ordonată (de drift) a purtătorilor de sarcină electrică liberă prin conductori. În viața de zi cu zi, curentul electric e cel care alimentează toate dispozitivele tale electronice!

Purtătorii de sarcină diferă în funcție de mediu: electroni liberi în metale, ioni în lichide, electroni și goluri în semiconductori, și electroni și ioni în gaze. Aceștia determină modul în care electricitatea circulă prin diferite materiale.

Intensitatea curentului electric (I) este o mărime fizică scalară fundamentală care reprezintă sarcina transportată printr-o secțiune a unui conductor în unitatea de timp: I = q/Δt. Unitatea de măsură fundamentală este amperul (A), definit ca 1 C/1 s.

🔍 Important! Prin convenție, sensul curentului electric este considerat sensul deplasării sarcinilor pozitive, de la "+" la "-" în circuitul exterior și de la "-" la "+" în interiorul sursei.

Curentul electric apare din cauza aplicării unei tensiuni electrice. Pentru măsurarea intensității folosim ampermetrul, care se montează în serie în circuit și are rezistență foarte mică, ideală zero.

Materie electricitate-admitere medicina – pagina 3

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

TENSIUNEA ELECTRICĂ

Tensiunea electrică este esențială pentru înțelegerea circuitelor - fără ea, niciun dispozitiv electronic n-ar funcționa! Tensiunea electrică dintre două puncte A și B, notată UAB (numită și "diferență de potențial"), reprezintă raportul dintre lucrul mecanic efectuat de câmpul electric și sarcina particulelor deplasate.

Unitatea de măsură pentru tensiune este voltul (V), definit ca 1 J/1 C. O unitate de măsură des folosită în fizica particulelor este electronvoltul (eV): 1 eV = 1,6·10⁻¹⁹ J, reprezentând energia căpătată de un electron într-un câmp cu potențialul de 1 V.

Pentru măsurarea tensiunii folosim voltmetrul, care, spre deosebire de ampermetru, se montează în paralel și are rezistență foarte mare (ideal infinită). În practică, rezistența internă a unui voltmetru este de ordinul sutelor de kiloohmi.

💡 Reține! Într-un circuit simplu, tensiunea la bornele rezistorului (UR) este egală cu tensiunea dintre aceleași puncte (UAB).

Când analizezi un circuit, ține cont că tensiunea între două puncte poate fi calculată ca diferență între potențialele celor două puncte. De exemplu, dacă potențialul în A este 8V și în B este 0V, atunci UAB = 8V - 0V = 8V.

Materie electricitate-admitere medicina – pagina 4

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

RELAȚIA ENERGETICĂ A CURENTULUI SIMPLU

Energia electrică totală într-un circuit se împarte între circuitul exterior și cel interior - acest lucru explică de ce bateriile se încălzesc când alimentează un dispozitiv! Relația energetică a curentului simplu arată că energia electrică totală este suma dintre energia electrică externă și cea internă.

Tensiunea electromotoare (E) este definită ca raportul dintre energia totală și sarcina electrică. Ecuația tensiunilor în circuitul simplu poate fi scrisă: E = Ub + u, unde Ub este tensiunea la borne (exterioară) și u este tensiunea interioară.

Rezistența electrică (R) caracterizează proprietatea unui conductor de a se opune trecerii curentului electric. Ea se definește ca raportul dintre tensiune și intensitate: R = U/I, măsurându-se în ohmi (Ω). Legea lui Ohm pentru un rezistor este: U = R·I.

⚠️ Atenție! Rezistența electrică NU depinde de tensiune sau intensitate, dar depinde de material, lungime și secțiunea conductorului.

Rezistența unui conductor depinde de material prin rezistivitate (ρ): R = ρ·l/S, unde l este lungimea și S este secțiunea. Rezistența totală a unui circuit simplu este suma dintre rezistența exterioară și cea internă a sursei: Rtotală = R + r. Legea lui Ohm pentru un circuit simplu este: I = E/ $R+r$ .

Materie electricitate-admitere medicina – pagina 5

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

REZISTIVITATE ȘI CONDUCTIBILITATE

Rezistivitatea te ajută să înțelegi de ce unele materiale conduc mai bine curentul decât altele! Rezistivitatea (ρ) este o proprietate specifică fiecărui material, definită prin formula: ρ = RS/l, unde R este rezistența, S este aria secțiunii, iar l lungimea conductorului.

Rezistivitatea depinde puternic de temperatură, conform relației: ρ = ρ₀ $1 + αt$ , unde ρ₀ este rezistivitatea la 0°C, α este coeficientul termic al rezistivității și t temperatura. Pentru conductoare obișnuite, α > 0, ceea ce înseamnă că rezistența crește odată cu temperatura, în timp ce pentru semiconductoare α < 0, deci rezistența lor scade când temperatura crește.

Conductibilitatea (σ) este inversul rezistivității: σ = 1/ρ și se măsoară în 1/(Ω·m). Aceasta caracterizează cât de bine conduce un material curentul electric.

🔑 Aplicație practică: Formula q = I·Δt este folosită pentru a calcula sarcina electrică transportată prin circuit. Când intensitatea variază, sarcina este dată de aria de sub graficul I $t$ !

În funcție de sarcina conectată la o sursă, aceasta poate funcționa în trei regimuri diferite: în sarcină $I = E/(R+r)$ , în gol (R→∞, I≈0, Ub≈E) și în scurtcircuit $R→0, I=E/r, Ub≈0$ . Cu cât rezistența exterioară crește, intensitatea scade, iar tensiunea la borne se apropie de tensiunea electromotoare.

Materie electricitate-admitere medicina – pagina 6

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

REGIMURILE DE FUNCȚIONARE ALE SURSELOR

Sursa ta de energie (baterie sau alimentator) funcționează diferit în funcție de ce conectezi la ea - acest lucru poate afecta durata de viață a dispozitivului! Într-o sursă reală cu tensiune electromotoare E și rezistență internă r, există trei regimuri importante de funcționare.

În regimul de funcționare în gol (când nu este conectat niciun consumator), rezistența exterioară tinde spre infinit (R→∞). În această situație, intensitatea curentului este aproape zero (I≈0), tensiunea internă este neglijabilă (u≈0), iar tensiunea la borne este egală cu tensiunea electromotoare $Ub=E$ .

În regimul de scurtcircuit, rezistența exterioară este foarte mică (R→0). Intensitatea atinge valoarea maximă I=E/r, tensiunea internă u=E, iar tensiunea la borne Ub≈0. Acest regim este periculos pentru sursă!

⚡ Pericol! Niciodată să nu scurtcircuitezi o sursă reală! Intensitatea foarte mare poate deteriora sursa și poate provoca accidente.

Valorile maxime pentru un circuit simplu sunt: intensitatea maximă Imax=E/r (în scurtcircuit) și tensiunea maximă la borne Umax=E (în gol). Înțelegerea acestor regimuri te ajută să utilizezi corect sursele de energie și să previi deteriorarea lor.

Materie electricitate-admitere medicina – pagina 7

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

GRUPĂRI DE REZISTOARE

Înțelegerea grupărilor de rezistoare îți permite să analizezi și să proiectezi circuite complexe! Există două tipuri principale de grupări: în serie și în paralel.

În gruparea serie, rezistoarele sunt conectate unul după altul, fără noduri între ele. Prin toate rezistoarele circulă aceeași intensitate a curentului electric, iar tensiunea totală se împarte între ele. Rezistența echivalentă se calculează prin însumarea rezistențelor individuale: Rs = R₁ + R₂ + ... + Rn. Pentru n rezistoare identice, Rs = n·R.

În gruparea paralel, toate rezistoarele au aceleași capete comune și formează noduri (puncte unde se întâlnesc cel puțin 3 fire). Prin această grupare, tensiunea este aceeași pentru toate rezistoarele, iar intensitățile se însumează. Rezistența echivalentă se calculează cu formula: 1/Rp = 1/R₁ + 1/R₂ + ... + 1/Rn. Pentru două rezistoare: Rp = (R₁·R₂)/ $R₁+R₂$ , iar pentru n rezistoare identice: Rp = R/n.

🧩 Trucul expert: Pentru a analiza circuite complexe, identifică grupările serie și paralel și înlocuiește-le treptat cu rezistențele lor echivalente!

Un caz special este puntea rezistivă (cu 4 rezistoare și 4 noduri). Dacă R₁·R₃ = R₂·R₄, atunci tensiunea între punctele diagonale este zero, ceea ce înseamnă că puntea este echilibrată.

Materie electricitate-admitere medicina – pagina 8

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

SCURTCIRCUITE REALE ȘI APARENTE

Când auzi despre "scurtcircuit", probabil te gândești la ceva periculos - și pe bună dreptate! Înțelegerea scurtcircuitelor te ajută să previi accidentele și să protejezi dispozitivele electronice.

A scurtcircuita o rezistență înseamnă a devia curentul electric printr-un fir cu rezistență foarte mică (Rfir≈0), astfel încât prin rezistența inițială nu mai circulă curent. În circuitul echivalent, rezistența scurtcircuitată este practic eliminată din calcule.

Când scurtcircuitezi o sursă, conectezi direct bornele acesteia printr-un fir cu rezistență aproape zero. În acest caz, intensitatea curentului atinge valoarea maximă $Isc=E/r$ , ceea ce poate deteriora sursa și provoca supraîncălzire sau chiar incendii.

🔥 Precauție: Scurtcircuitarea unei surse poate duce la supraîncălzire, explozie sau incendiu! Evită întotdeauna această situație!

În rețelele rezistive complexe, identificarea scurtcircuitelor aparente poate simplifica analiza. De exemplu, într-o rețea de rezistoare identice în formă de cub, rezistența echivalentă între anumite puncte poate fi calculată ușor: Re=R/5 pentru noduri adiacente, iar pentru noduri nediagonale opuse Re=0 (sunt în scurtcircuit aparent).

Materie electricitate-admitere medicina – pagina 9

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

REZOLVAREA REȚELELOR COMPLEXE

Te simți copleșit de circuitele complicate? Nu-ți face griji! Rețelele de rezistoare pot fi analizate pas cu pas folosind principiul grupărilor echivalente.

Pentru a calcula rezistența între două puncte ale unei rețele complexe, identifică grupările serie și paralel și înlocuiește-le treptat cu rezistențele lor echivalente. De exemplu, într-o configurație în formă de H, putem descompune circuitul în grupări serie și apoi combina rezultatele în paralel.

Rezolvarea rețelelor se face aplicând metoda reducerii succesive. De exemplu, în cazul unei configurații cu 6 rezistoare identice, putem grupa câte două în serie (Rs1=2R și Rs2=4R) și apoi le combinăm în paralel pentru a obține rezistența echivalentă: RAB = (2R·4R)/ $2R+4R$ = 4R/3.

🧮 Strategia câștigătoare: Folosește simetria! În rețele simetrice, poți identifica puncte cu același potențial și simplifica mult calculele.

La fel de importante sunt și grupările de generatoare. Generatoarele conectate în serie își adună tensiunile electromotoare: Es = E1 + E2 + ... + En, iar rezistențele interne se însumează: rs = r1 + r2 + ... + rn. Un caz particular este seria în opoziție, când generatoarele au polarități opuse: Es = E1 - E2.

Materie electricitate-admitere medicina – pagina 10

Înscrie-te pentru a vedea CONȚINUTUL.
E gratuit!

Prin înregistrare, accepți Termenii de serviciu și Politica de confidențialitate

GRUPĂRI DE GENERATOARE ȘI LEGILE LUI KIRCHHOFF

Când folosești mai multe baterii împreună, aplicarea corectă a regulilor de grupare poate maximiza performanța! Generatoarele conectate în paralel au aceeași tensiune electromotoare (Ep=E pentru generatoare identice), iar rezistențele interne se combină după formula: 1/rp = 1/r1 + 1/r2 + ... + 1/rn.

Pentru gruparea în paralel a două generatoare, rezistența internă echivalentă este: rp = (r1·r2)/ $r1+r2$ . Când grupăm n generatoare identice în paralel, tensiunea electromotoare rămâne neschimbată $Ep=E$ , iar rezistența internă se împarte la numărul de generatoare: rp=r/n.

Legile lui Kirchhoff sunt esențiale pentru analiza circuitelor complexe. Prima lege (a nodurilor) stabilește că suma intensităților curenților care intră într-un nod este egală cu suma intensităților curenților care ies din acel nod. A doua lege (a ochiurilor) stabilește că suma algebrică a tensiunilor electromotoare într-un ochi de rețea este egală cu suma algebrică a tensiunilor pe rezistori.

🧠 Metoda experților: Pentru circuite complicate, notează ecuațiile pentru fiecare ochi și nod, apoi rezolvă sistemul de ecuații pentru a afla toate intensitățile!

Aplicarea corectă a legilor lui Kirchhoff și înțelegerea grupărilor de generatoare îți permit să analizezi orice circuit electric, oricât de complex, și să proiectezi sisteme electrice eficiente și sigure.
