Teoremele lui Kirchhoff - Concepte de bază

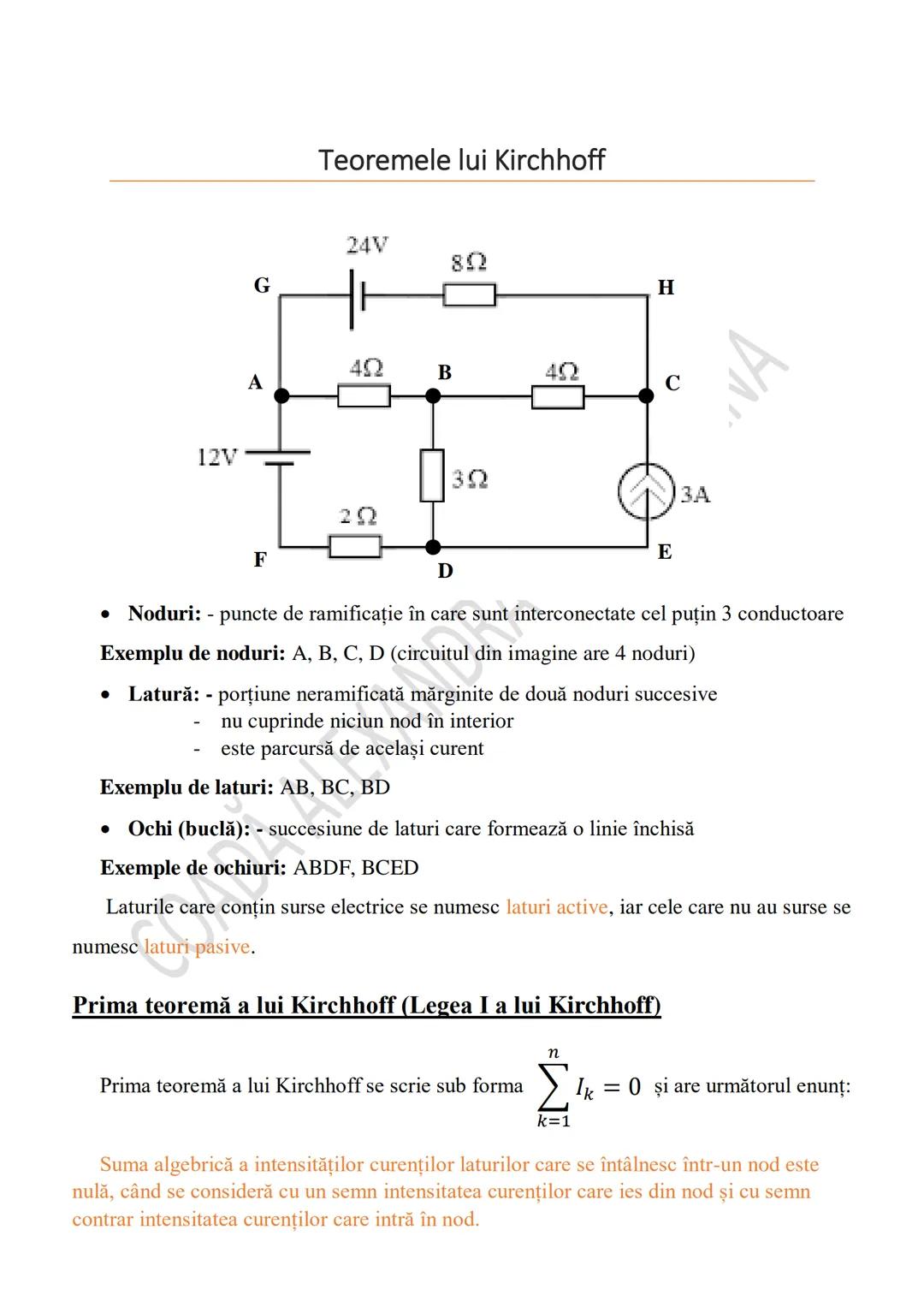

Înainte de a studia teoremele, trebuie să înțelegem elementele unui circuit electric. Un circuit electric conține noduri (puncte unde se întâlnesc cel puțin trei conductoare), laturi (porțiuni neramificate între două noduri) și ochiuri (succesiuni de laturi care formează o linie închisă).

În funcție de prezența surselor electrice, laturile pot fi active (conțin surse electrice) sau pasive (nu conțin surse). De exemplu, în circuitul din imagine, A, B, C și D sunt noduri, AB și BC sunt laturi, iar ABDF și BCED sunt exemple de ochiuri.

Prima teoremă a lui Kirchhoff (Legea I) se exprimă matematic prin formula: $\sum_{k=1}^{n}I_{k}=0$. În cuvinte simple, suma algebrică a intensităților curenților care se întâlnesc într-un nod este zero, considerând pozitive intensitățile care ies din nod și negative cele care intră.

💡 Gândește-te la un nod ca la o intersecție rutieră: câte mașini intră, atâtea trebuie să iasă. Similar, curentul electric nu se poate "acumula" într-un nod!

Prima și a doua teoremă a lui Kirchhoff

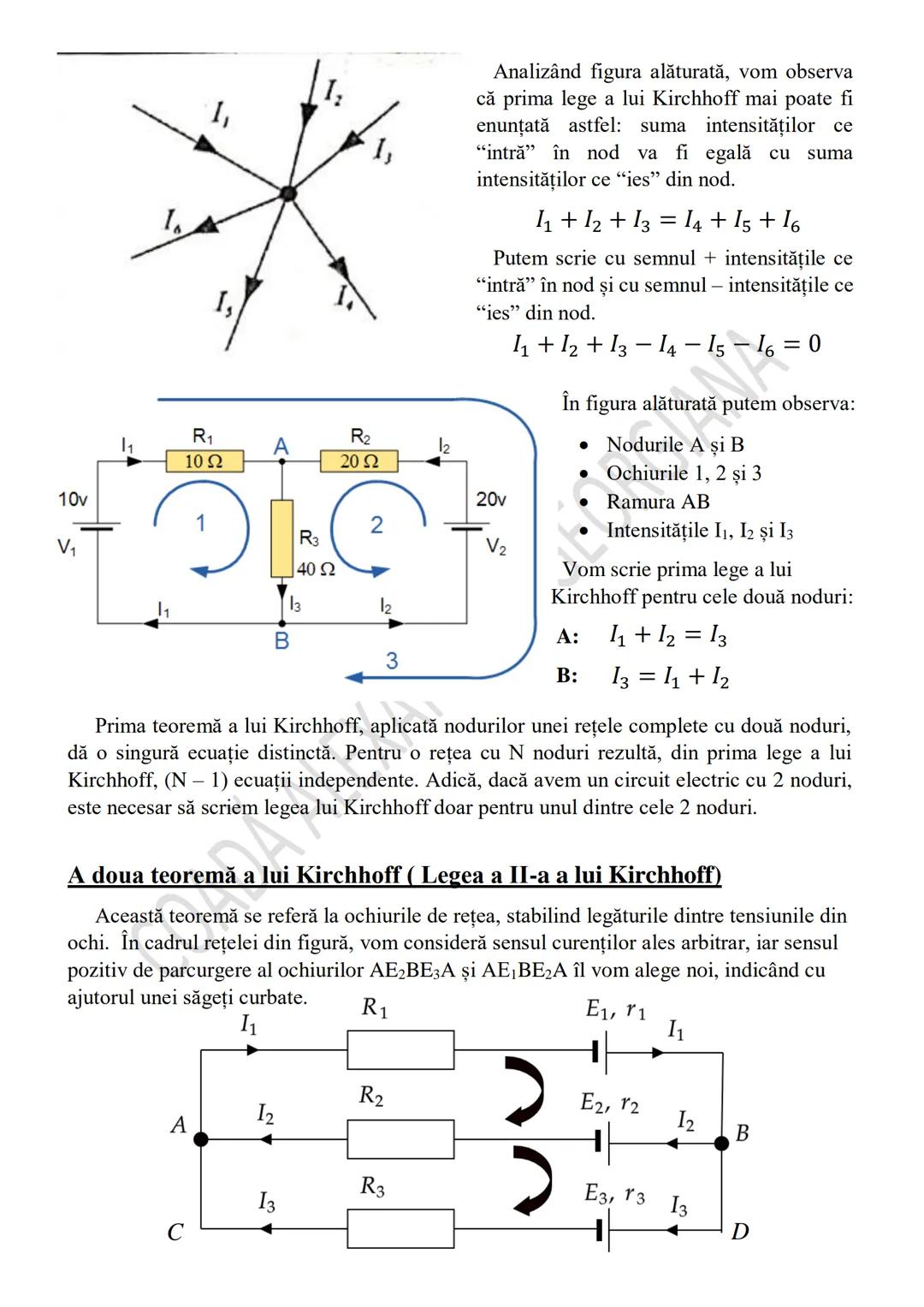

Prima lege a lui Kirchhoff se poate enunța și astfel: suma intensităților ce intră într-un nod este egală cu suma intensităților ce ies din nod. Matematic, putem scrie: $I_1 + I_2 + I_3 = I_4 + I_5 + I_6$ sau, alternativ, $I_1 + I_2 + I_3 - I_4 - I_5 - I_6 = 0$.

Pentru o rețea cu N noduri, prima teoremă a lui Kirchhoff ne oferă $N-1$ ecuații independente. De exemplu, pentru circuitul cu două noduri (A și B) din imagine, scriem:

• Nodul A: $I_1 + I_2 = I_3$
• Nodul B: $I_3 = I_1 + I_2$

Observi că ecuațiile sunt identice, deci este suficient să scriem legea pentru un singur nod. Acest lucru se aplică pentru orice circuit electric: dintr-un circuit cu N noduri, putem obține maxim $N-1$ ecuații independente folosind prima teoremă.

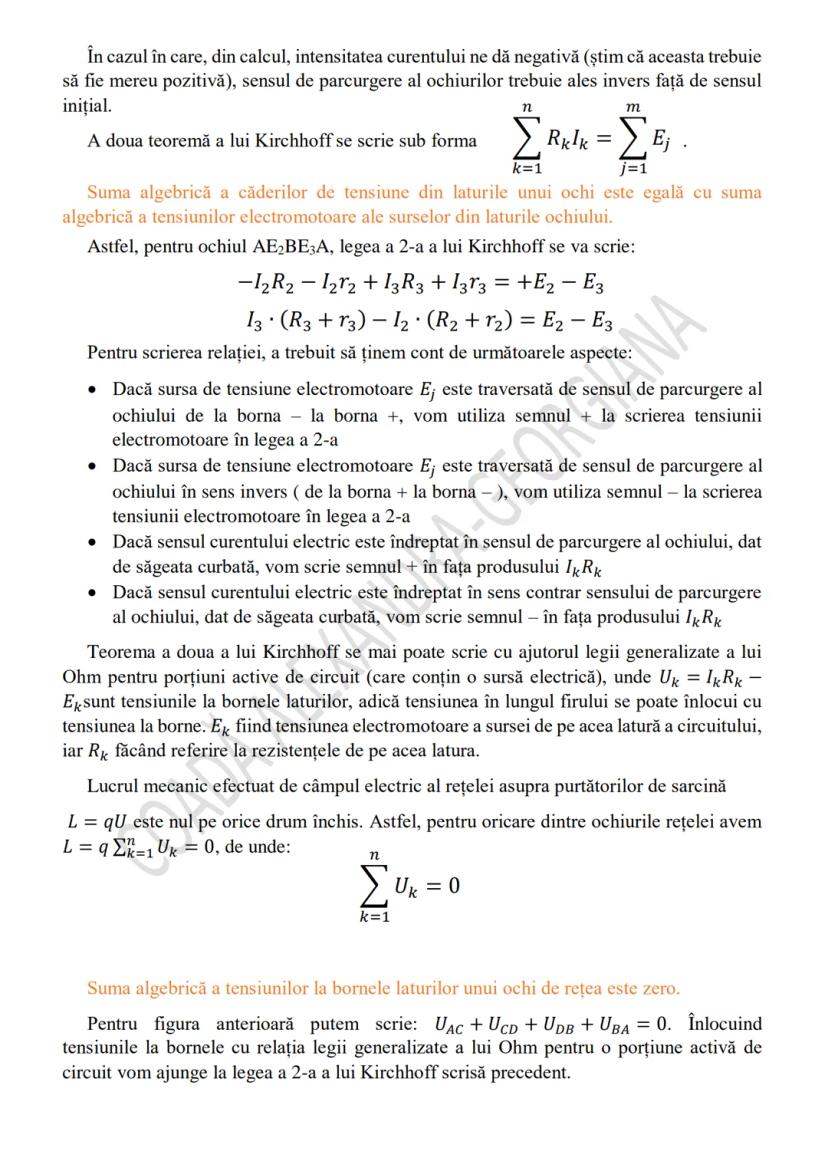

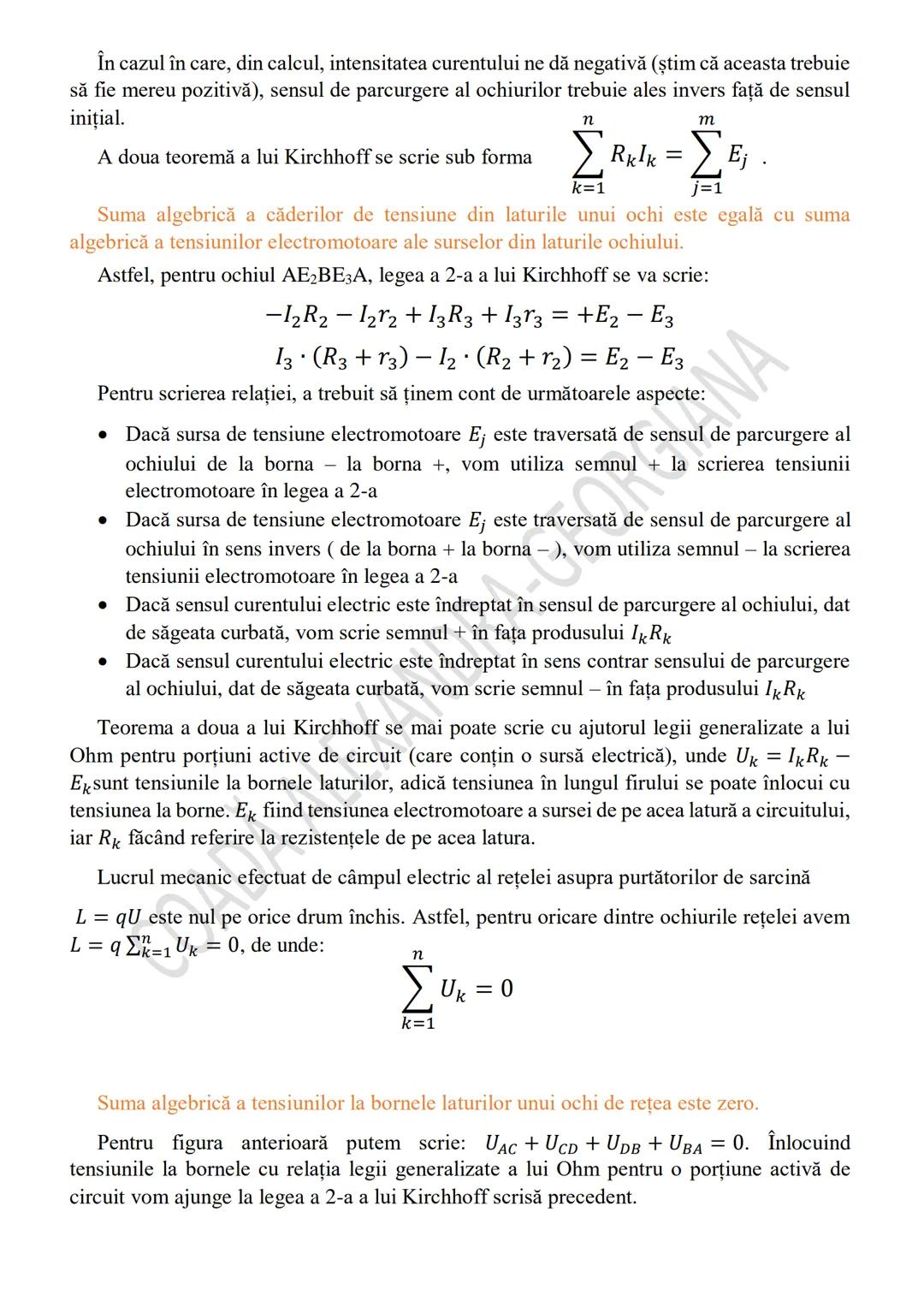

A doua teoremă a lui Kirchhoff (Legea a II-a) se referă la ochiurile de rețea și stabilește relațiile dintre tensiunile din acestea. Pentru aplicarea acestei teoreme, alegem un sens arbitrar de parcurgere a ochiului, indicat printr-o săgeată curbată.

🔍 Când aplici teoremele lui Kirchhoff, alege mereu un sistem clar de semne pentru curenți și tensiuni și menține-l consecvent pe tot parcursul rezolvării problemei!

Aplicații ale teoremelor lui Kirchhoff

Teoremele lui Kirchhoff sunt esențiale pentru rezolvarea problemelor complexe. Iată un exemplu practic:

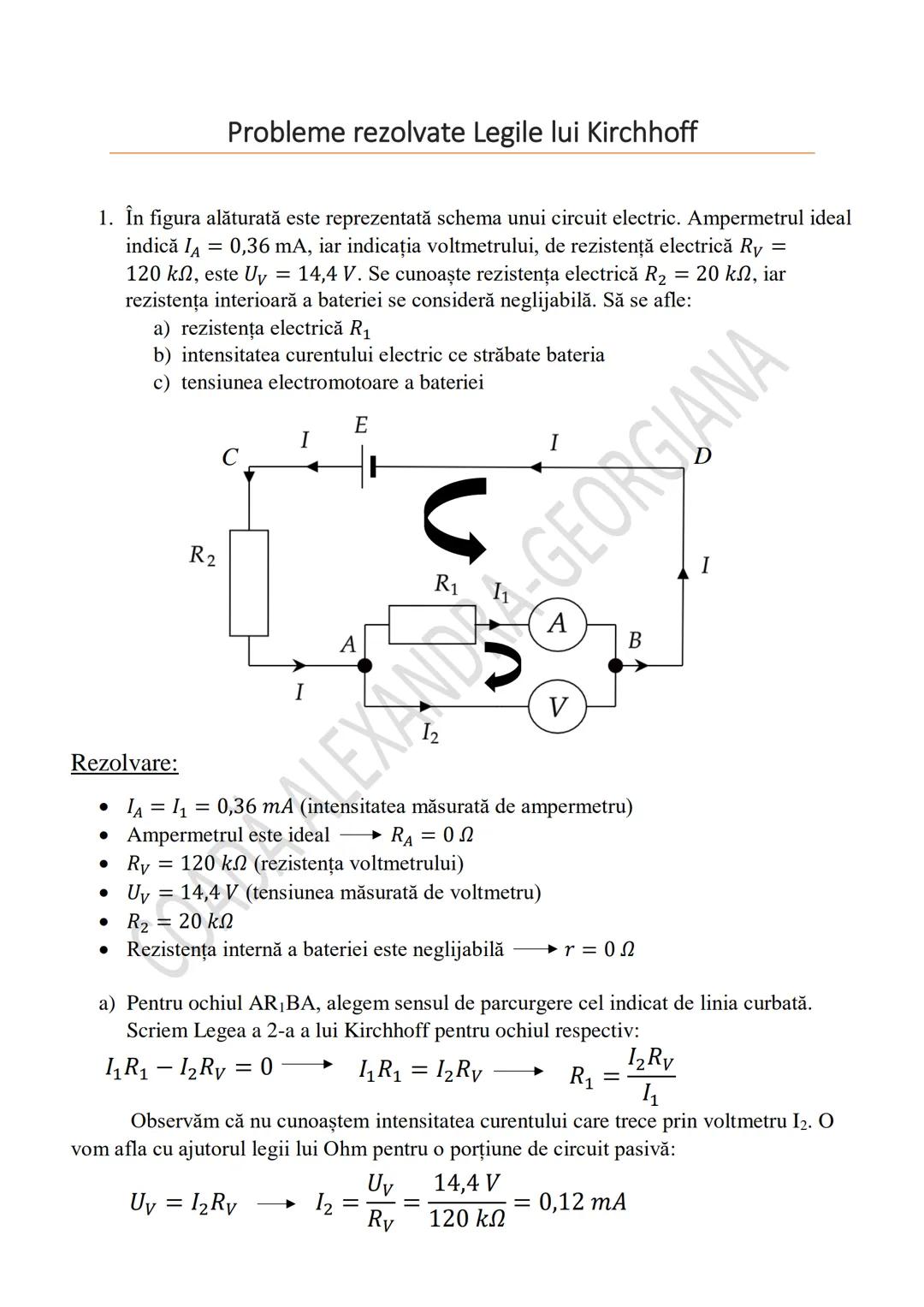

Pentru calculul unei rezistențe necunoscute ($R_1$), putem folosi relația dintre intensități și rezistențe: $R_1 = \frac{I_2R_V}{I_1} = \frac{0,12 \text{ mA} \cdot 120 \text{ k}\Omega}{0,36 \text{ mA}} = 40 \text{ k}\Omega$

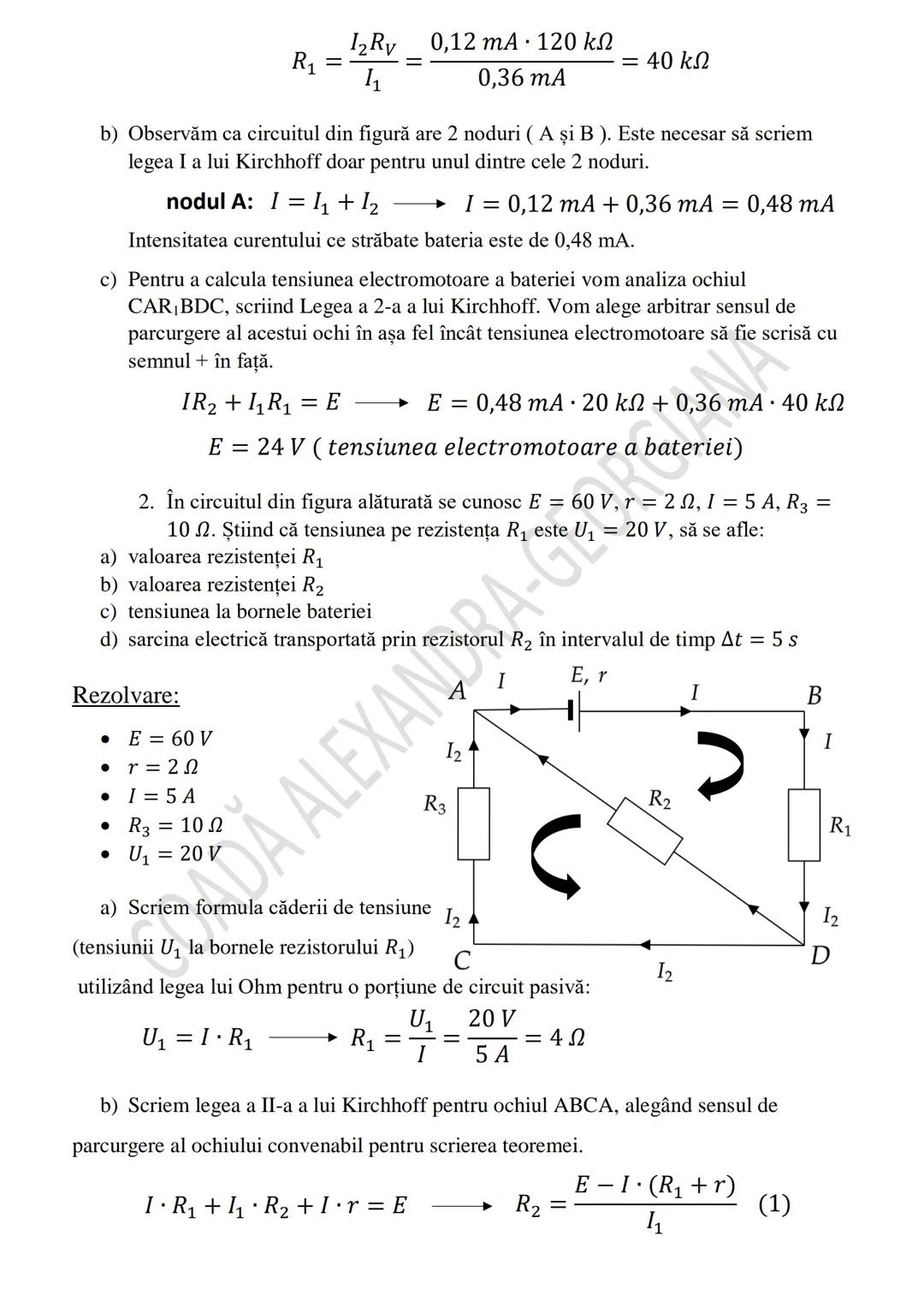

Când avem un circuit cu 2 noduri (A și B), aplicăm Legea I a lui Kirchhoff pentru unul dintre noduri: Nodul A: $I = I_1 + I_2 \implies I = 0,12 \text{ mA} + 0,36 \text{ mA} = 0,48 \text{ mA}$

Pentru calculul tensiunii electromotoare, aplicăm Legea a II-a a lui Kirchhoff pentru un ochi complet, alegând un sens convenabil de parcurgere: $IR_2 + I_1R_1 = E \implies E = 0,48 \text{ mA} \cdot 20 \text{ k}\Omega + 0,36 \text{ mA} \cdot 40 \text{ k}\Omega = 24 \text{ V}$

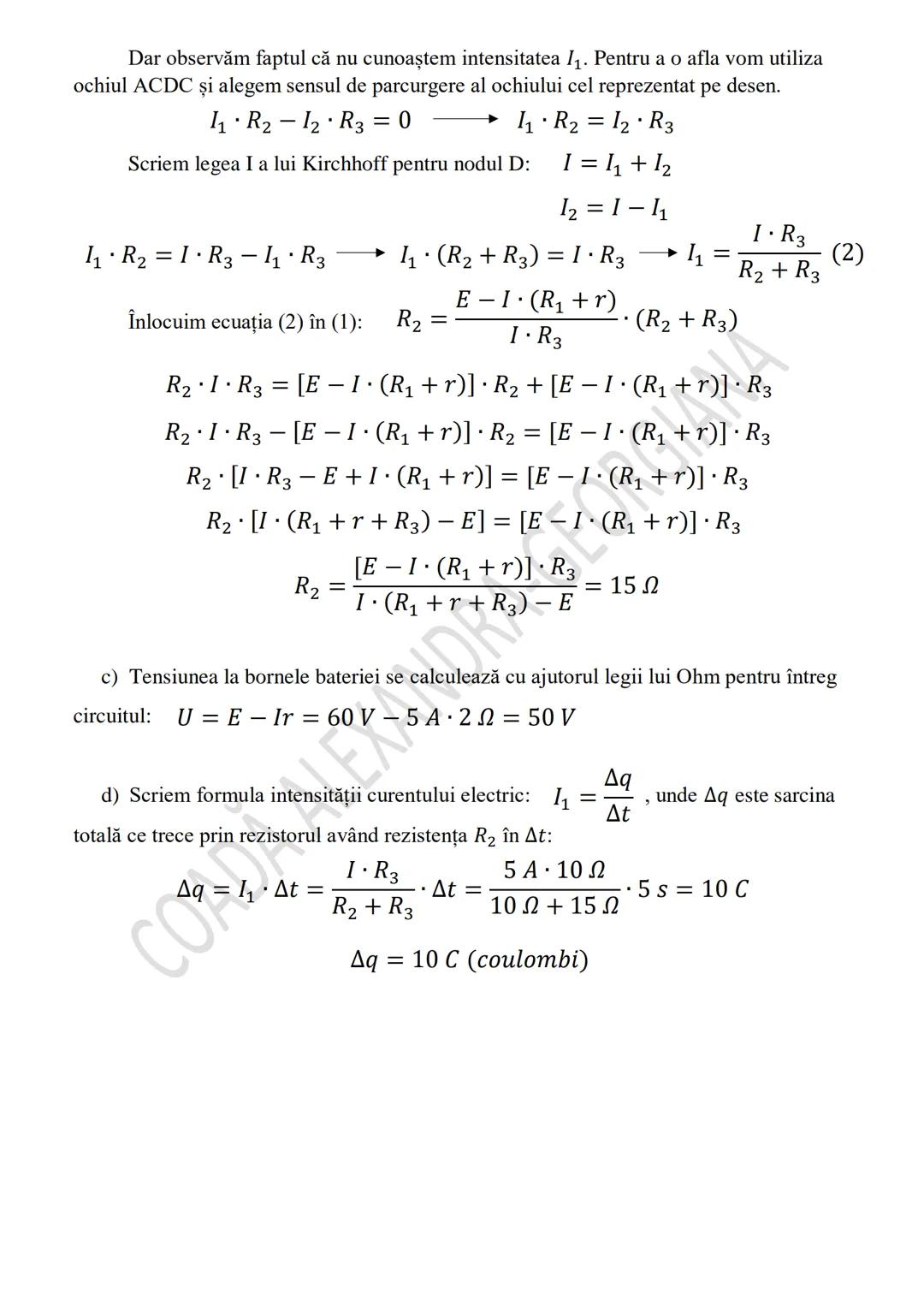

Într-o altă problemă, când cunoaștem tensiunea pe o rezistență ($U_1 = 20 V$), putem determina valoarea acesteia folosind legea lui Ohm: $R_1 = \frac{U_1}{I} = \frac{20 \text{ V}}{5 \text{ A}} = 4 \Omega$

🔑 Combină întotdeauna Legea I și Legea a II-a a lui Kirchhoff pentru a rezolva complet un circuit. Prima lege îți dă relații între intensități, iar a doua îți dă relații între tensiuni!

Resurse utile pentru aprofundare

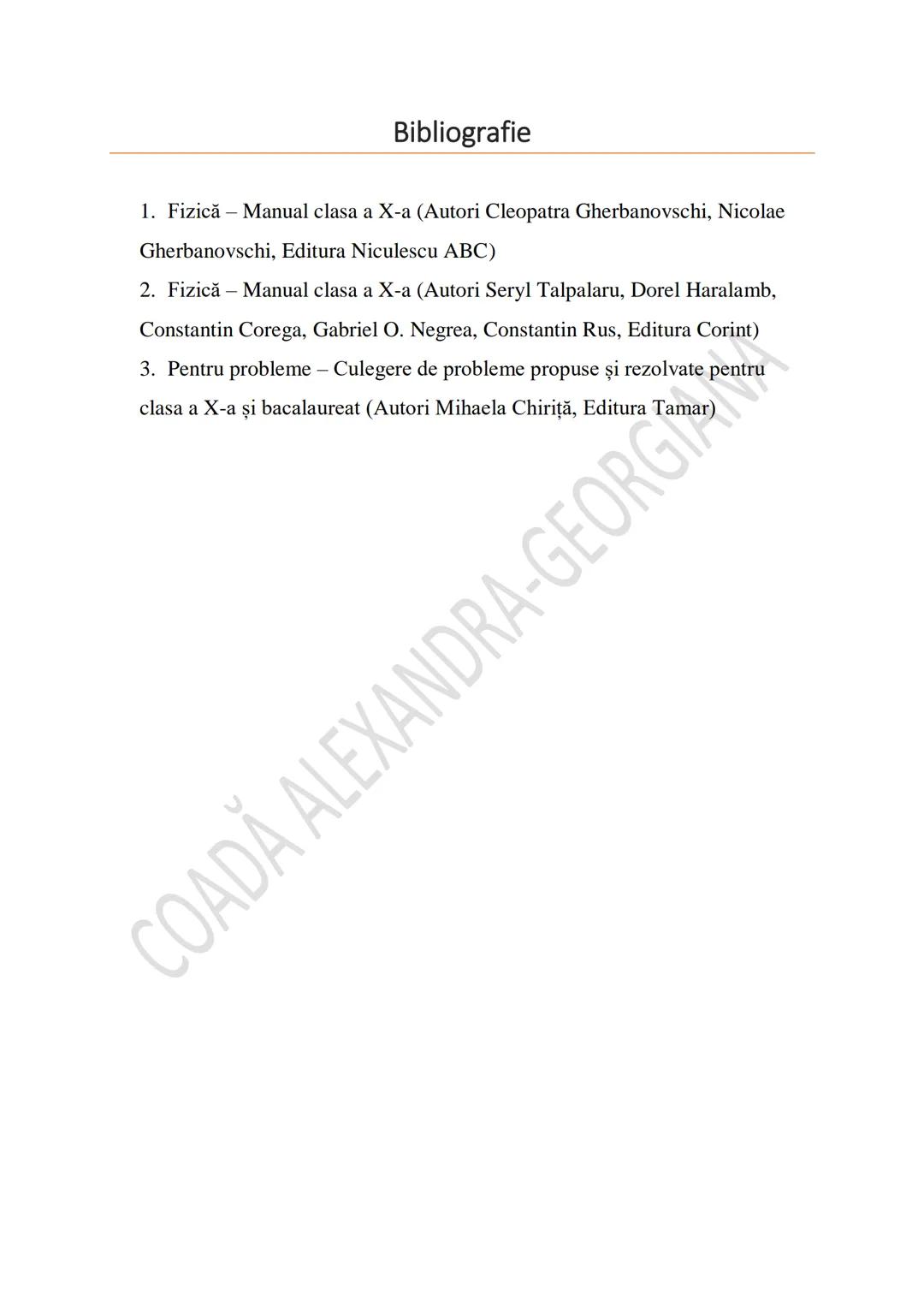

Pentru a-ți perfecționa abilitățile în aplicarea teoremelor lui Kirchhoff, poți consulta diverse resurse. Manualele de fizică pentru clasa a X-a, precum cele scrise de Cleopatra și Nicolae Gherbanovschi (Editura Niculescu ABC) sau de Seryl Talpalaru și colegii (Editura Corint), oferă explicații detaliate și exemple variate.

Pentru exersare, poți folosi culegerea de probleme propuse și rezolvate pentru clasa a X-a și bacalaureat, scrisă de Mihaela Chiriță (Editura Tamar). Această culegere conține numeroase probleme de diferite grade de dificultate, ce te vor ajuta să-ți formezi deprinderea de a aplica corect teoremele lui Kirchhoff.

Rezolvarea constantă a problemelor este cea mai bună metodă pentru a stăpâni aceste teoreme. Începe cu circuite simple și avansează treptat spre cele mai complexe.

💪 Nu te descuraja dacă întâmpini dificultăți la început! Cu cât rezolvi mai multe probleme, cu atât vei deveni mai abil în identificarea nodurilor și ochiurilor și în scrierea corectă a ecuațiilor.
